Даже правильно рассчитанный проводник не обеспечит надежность сети, если он поврежден при прокладке, неправильно соединен или используется без необходимой защиты. При монтаже сочетание кабель провод необходимо рассматривать как часть общей системы, включающей автоматы, устройства защитного отключения, распределительные коробки и электроустановочные изделия. Соблюдение технологии помогает предотвратить перегрев, короткие замыкания и преждевременное старение изоляции.
Подготовка к монтажу
Работы начинают с проекта или схемы трасс. На ней отмечают электрический щит, линии освещения, розеточные группы, стационарное оборудование и точки соединения. Далее рассчитывают длину проводников, выбирают защитные конструкции и определяют места прохода через стены и перекрытия.
До прокладки необходимо проверить кабель на отсутствие видимых повреждений, заломов, трещин и деформаций оболочки. Участки с нарушенной изоляцией нельзя скрывать в стене или коробе в надежде, что внешняя защита компенсирует дефект.
Основные способы прокладки
Электрические линии можно размещать скрыто или открыто. У каждого способа есть свои особенности, ограничения и требования к обслуживанию.
- В штробе кабель укладывается в подготовленное углубление стены.
- В трубе проводники получают дополнительную механическую защиту.
- В кабель-канале линии остаются доступными для проверки и замены.
- В лотке прокладывается большое количество кабелей в технических помещениях.
- В строительных пустотах монтаж выполняется с учетом материала конструкции.
- По наружным поверхностям применяются изделия и крепления для соответствующих условий.
Трассировка линий
Скрытые трассы обычно прокладывают горизонтально и вертикально, избегая произвольных диагональных направлений. Это помогает в дальнейшем определить вероятное расположение кабеля и снизить риск его повреждения при сверлении стены.
Повороты не должны создавать слишком резкий изгиб. Минимальный допустимый радиус зависит от конструкции изделия и указывается производителем. Сильный перегиб может повредить жилы или внутреннюю изоляцию, даже если наружная оболочка выглядит целой.
Проходы через стены
В местах прохождения через строительные конструкции кабель необходимо защищать от острых краев и механического давления. Для этого применяются трубы, гильзы и другие предусмотренные решения.
Проход не должен создавать натяжение. Если конструкция здания может перемещаться или давать усадку, это учитывают при выборе способа защиты и запаса длины.
Крепление кабеля
Крепеж должен удерживать линию, но не пережимать оболочку. Слишком сильная затяжка хомутов и скоб может повредить изоляцию. Расстояние между точками фиксации выбирают так, чтобы кабель не провисал и не испытывал нагрузку от собственного веса.
- Разметьте маршрут по проектной схеме.
- Подготовьте отверстия, штробы или защитные конструкции.

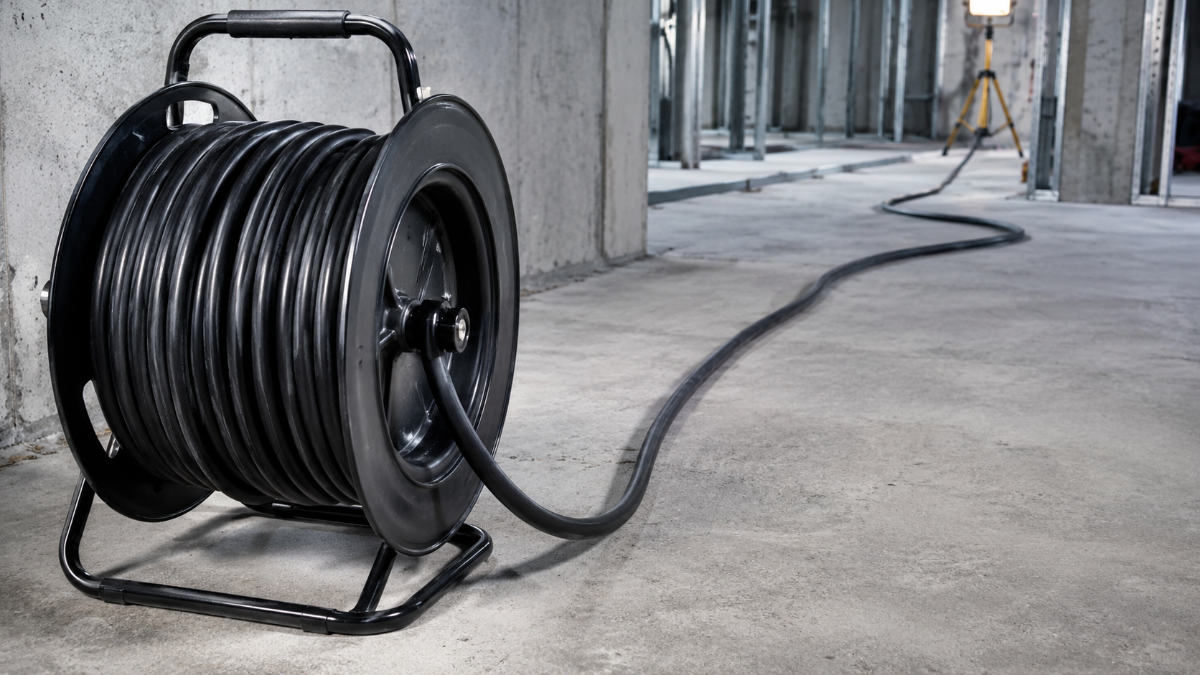

- Размотайте кабель без перекручивания и резких заломов.
- Закрепите линию подходящими элементами.
- Оставьте запас для подключения в коробках и щите.
- Проверьте целостность перед закрытием трассы.
Монтаж в кабель-канале
Размер короба выбирают с запасом, чтобы проводники располагались свободно, а крышка закрывалась без давления. Силовые и информационные линии при необходимости разделяют перегородками или размещают в разных каналах.
Соединения не следует выполнять свободно внутри длинного участка короба. Для них используются предусмотренные коробки или модули, обеспечивающие доступ для проверки и ремонта.
Соединение жил
Надежность всей линии часто определяется качеством контактов. Плохо выполненное соединение имеет повышенное сопротивление, нагревается и со временем может разрушиться. Способ соединения выбирают с учетом материала и типа жил.
- клеммные соединители должны соответствовать сечению и типу проводника;
- опрессовка выполняется подходящими гильзами и инструментом;
- гибкие жилы при необходимости оконцовываются наконечниками;
- медь и алюминий соединяются через специальные переходные элементы;
- каждый контакт должен оставаться доступным для контроля, если иное не предусмотрено технологией.
Подключение в электрическом щите
Кабели заводят в щит с запасом длины, достаточным для аккуратного подключения. Жилы маркируют, чтобы было понятно, к какой группе они относятся. Защитный, нейтральный и фазные проводники подключают к соответствующим шинам и аппаратам.
Номинал автоматического выключателя должен защищать проводку от перегрузки. Нельзя устанавливать более мощный автомат только потому, что прежний часто отключается: сначала необходимо определить причину перегрузки.
Проверка после монтажа
Перед подачей напряжения проверяют правильность схемы, качество соединений, сопротивление изоляции и отсутствие коротких замыканий. После включения контролируют работу защитных устройств и подключенных потребителей.
Если линия нагревается, появляются посторонний запах, искрение или периодические отключения, эксплуатацию необходимо прекратить до выявления неисправности.
Распространенные ошибки
- Сильные изгибы. Повреждают жилы и изоляцию.
- Натяжение кабеля. Создает нагрузку на клеммы и соединения.
- Скрытые скрутки. Затрудняют ремонт и могут перегреваться.
- Переполненные короба. Усложняют охлаждение и обслуживание.
- Неправильный крепеж. Пережимает или повреждает оболочку.
- Отсутствие маркировки. Усложняет поиск нужной линии в щите.
- Подключение под напряжением. Создает прямую угрозу поражения электрическим током.
Обслуживание электропроводки
Скрытые линии не требуют постоянного доступа, но электрический щит, автоматы, розетки и доступные соединения необходимо периодически осматривать. Потемнение пластика, нагрев, треск и запах перегретой изоляции являются признаками неисправности.
Открытые трассы дополнительно проверяют на механические повреждения, ослабление креплений и деформацию защитных коробов. Перед любыми работами соответствующую линию отключают и проверяют отсутствие напряжения.
Монтаж кабелей и проводов требует точной схемы, правильного способа прокладки и надежного соединения жил. Проводники нельзя перегибать, натягивать или скрывать вместе с необслуживаемыми контактами. Проверка линии до включения и использование подходящей защитной автоматики обеспечивают безопасную эксплуатацию электрической сети.
