Комплект для карго нельзя подбирать только по ширине фасада или длине профиля. В узком высоком модуле одновременно работают корзина, направляющие, крепления к корпусу и фасаду, а иногда левое или правое исполнение. Если хотя бы один элемент относится к другой системе, готовая конструкция может не собраться или двигаться с перекосом.
Надежный выбор начинается с конкретной корзины и схемы корпуса. Сначала фиксируют исходные данные, затем ищут совместимые артикулы.
Опишите карго как готовый модуль
Запишите назначение: бутылки, специи, продукты или другие предметы. Измерьте их высоту, ширину и типичное количество. Проверьте, можно ли достать заднюю вещь, не вынимая передние, и не будут ли высокие бутылки касаться перемычки при движении.
На чертеже покажите корпус, цоколь, опоры, фасад, ручку, соседние дверцы, стену и технику. Откройте все элементы в модели. Узкий фасад не должен сталкиваться с ручкой, духовкой или выступом столешницы.
Номинальная ширина фасада не равна внутренней ширине корзины. Пространство занимают стенки корпуса, механизм, крепления и монтажные зазоры. Размеры деталей определяют по документации выбранной системы.
Способ монтажа задает требования к корпусу
При нижнем креплении нагрузку принимает подготовленная нижняя плоскость. Проверьте жесткость дна, расположение опор, цоколя и крепежа. Прогибающаяся база заставит высокую корзину наклоняться даже после регулировки фасада.
Боковой монтаж зависит от вертикальности и жесткости стенки. Измерьте внутреннюю ширину спереди, посередине и сзади, сравните диагонали. Стяжки, петли и головки крепежа не должны попадать в траекторию.
Скрытое или фасадное крепление может использовать собственные фиксаторы и точки соединения. Эти варианты не взаимозаменяемы по одной длине.
Левую и правую сторону подтверждают артикулом
Встаньте перед будущим корпусом и отметьте стороны с позиции пользователя. Затем сравните план с обозначениями производителя. Фотография товара может быть снята с другой точки и не является надежной подсказкой.
В спецификации укажите полный артикул, серию, сторону и количество. Фраза «один правый комплект» недостаточна: поставщик и монтажник должны видеть одно и то же обозначение.
Если в проекте несколько зеркальных модулей, создайте отдельную строку для каждого. Не копируйте позицию без проверки — внешне похожие детали могут быть парой, а не дубликатами.

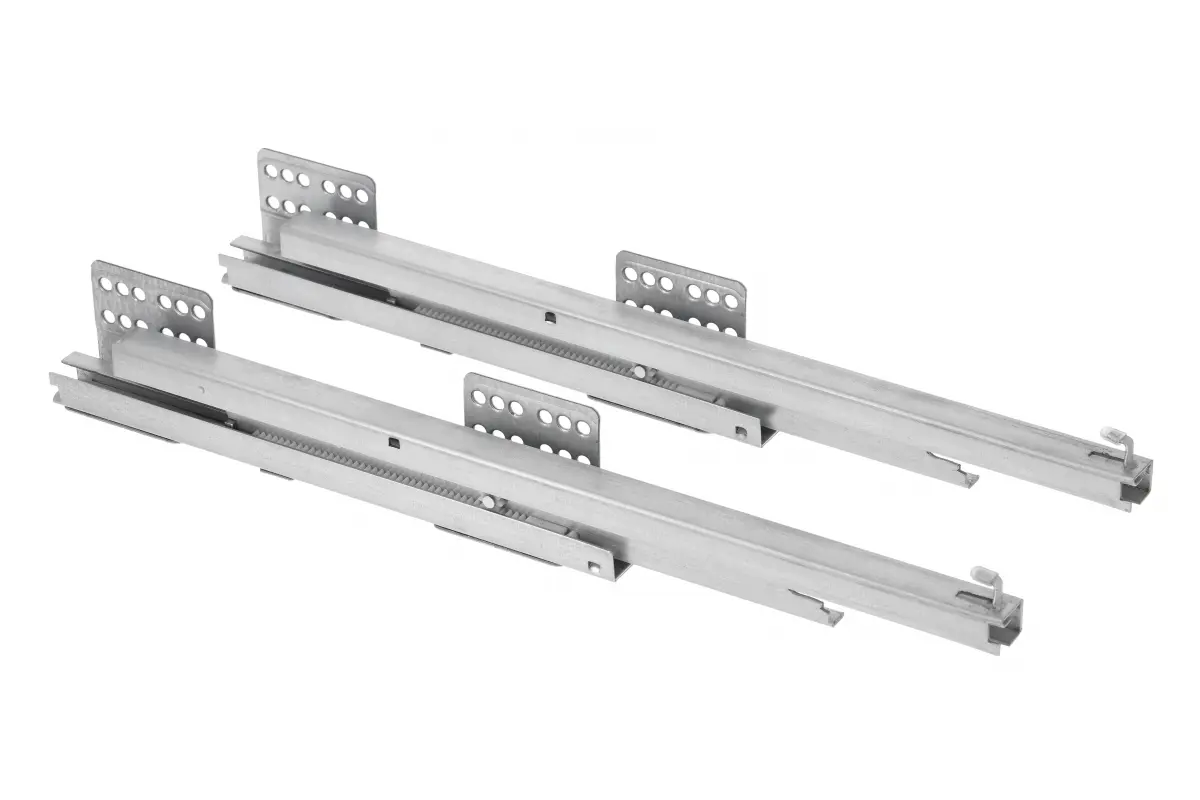

Корзину и направляющие проверяют вместе
Сравните точки соединения, способ фиксации, длину, рабочую траекторию и регулировки. Принадлежность к одному бренду сама по себе не гарантирует совместимость: у производителя могут быть разные серии.
В категории направляющих для корзин и карго представлены разные конструкции и варианты монтажа. Фильтры помогают сузить выбор, но окончательное соответствие подтверждают по артикулам корзины и комплекта.
Уточните состав упаковки. На фотографии готового модуля могут быть фасад, корзина и крепления, которые продаются отдельно. В ведомости перечислите все соединители, регуляторы и синхронизирующие детали, если они предусмотрены конкретной моделью.
Фасад входит в расчет нагрузки
Суммируйте массу корзины, фасада, ручки, креплений и типичного содержимого. Сравнивайте результат только с подтвержденной характеристикой выбранного артикула. Нельзя переносить значение с похожей модели или считать нагрузку по количеству бутылок.
Высокий фасад работает как рычаг. Ручку располагают так, чтобы обычное движение не скручивало корзину. Если для ровных зазоров регулятор сразу приходится ставить в крайнее положение, проверьте корпус и монтажную базу.
Тяжелые предметы распределяйте без постоянного бокового перекоса. Бортики и разделители должны удерживать бутылки при торможении, но не зажимать их.
Один контрольный корпус отвечает на спорные вопросы
До запуска серии соберите модуль с настоящей корзиной и фасадом. Сначала проверьте пустой ход, фиксацию и снятие, если оно предусмотрено. Затем загрузите половину обычного набора и полный рабочий объем.
Следите за фасадными зазорами, усилием, шумом и положением корзины после нескольких циклов. Если движение меняется под нагрузкой, ищите прогиб, слабое крепление, перекос или превышение возможностей системы.
Зафиксируйте артикулы, сторону, монтажные координаты, положение регулировок и фотографии. Этот образец станет инструкцией для остальных корпусов.
Правильно подобранное карго — не случайное сочетание корзины и профиля подходящей длины. Это согласованный узел, где способ крепления соответствует корпусу, сторона подтверждена маркировкой, фасад движется без конфликта, а весь комплект рассчитан на реальное содержимое.
