Гибка листового металла остается одной из самых востребованных операций в металлообработке. От точности и производительности гибочного оборудования напрямую зависит качество готовых изделий — от простых коробов и кожухов до сложных несущих конструкций и элементов строительного фасада. Гибочные прессы для листового металла представляют собой высокотехнологичное оборудование, обеспечивающее оптимальное сочетание усилия, точности и энергоэффективности, что делает их основным выбором для предприятий любого масштаба.
Для производственных предприятий, активно работающих в сфере металлоконструкций, машиностроения и строительства, правильный выбор гибочного пресса https://prompart.com/catalog/stanki_i_oborudovanie/listogibochnye-pressy/ становится стратегической задачей. Современный рынок предлагает широкий модельный ряд: от компактных настольных прессов до тяжелых машин с усилием 1000 тонн и более, оснащенных системами ЧПУ, гидравлической компенсацией и автоматической сменой инструмента. Рассмотрим все ключевые аспекты выбора гибочного оборудования.
Устройство и принцип работы гибочного пресса
Основой любого гибочного пресса является массивная станина С-образной или О-образной конструкции, обеспечивающая жесткость и минимальные деформации при нагрузках. Гидравлическая система состоит из масляного бака, насоса, распределительных клапанов и гидроцилиндров, которые передают усилие на подвижную траверсу. Ползун с закрепленным пуансоном движется вертикально вниз, воздействуя на лист, уложенный на рабочую матрицу. Современные прессы оснащаются синхронизирующими системами, которые обеспечивают параллельность движения ползуна по всей длине станины.
Управление может быть механическим (ручным), гидравлическим или программным (с ЧПУ). Гидравлические прессы с ЧПУ обеспечивают наилучшую точность (до ±0,02 мм) и автоматизацию процесса: оператор загружает параметры гибки, и станок самостоятельно рассчитывает усилие, глубину хода и компенсацию пружинения материала. Дополнительные системы компенсации прогиба станины (гидравлические или механические) позволяют корректировать нагрузку в центральной части, устраняя погрешности, возникающие из-за упругих деформаций.
Основные конструктивные узлы и их функции
Станина пресса изготавливается из высокопрочной листовой или цельносварной стали с термической обработкой для снятия напряжений. Гидравлический блок включает насос высокого давления, предохранительные и регулирующие клапаны, обеспечивающие плавное нарастание и сброс давления. Система управления может быть релейной (для простых моделей) или программной на базе ЧПУ с сенсорным экраном, поддерживающим загрузку 3D-моделей деталей и автоматическую генерацию траектории гибки.

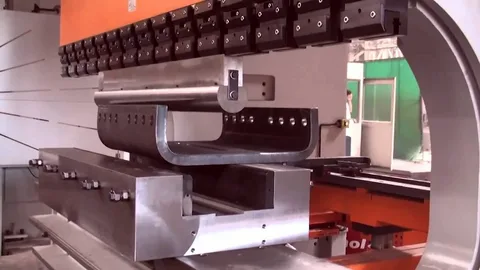

Важнейший узел — рабочий инструмент (пуансон и матрица), который изготавливается из инструментальной стали с высокой твердостью (48-52 HRC) и износостойкостью. Современные прессы комплектуются быстросъемными креплениями инструмента, что сокращает время переналадки с 30-40 минут до 3-5 минут. Для работы с различными радиусами и углами предусмотрены универсальные наборы инструмента со сменными вставками.
Критерии выбора гибочного пресса
Первый и главный параметр — номинальное усилие пресса, измеряемое в тоннах. Оно зависит от толщины и ширины листа, а также от предела прочности материала. Для стали обычной прочности (до 400 МПа) рекомендуется следующее соотношение: на 1 мм толщины и 1 метр ширины листа требуется примерно 30-40 тонн усилия. Таким образом, для гибки листа 3×2500 мм потребуется пресс усилием не менее 120 тонн. Для нержавеющей и высокопрочной стали это значение увеличивается в 1,5-2 раза, что обязательно учитывается при расчетах.
Второй ключевой параметр — длина рабочей зоны (ширина между стойками), которая определяет максимальную ширину детали. Третий фактор — ход ползуна и расстояние между столом и траверсой в открытом состоянии, позволяющее обрабатывать высокие бортовые детали. Также учитывайте скорость рабочего хода и холостого хода, от которых зависит производительность на однотипных операциях. Для предприятий с широкой номенклатурой предпочтительны модели с расширенным диапазоном регулировок и возможностью быстрой переналадки.
Сравнительная таблица гибочных прессов по параметрам
| Усилие, тонн | Толщина стали (макс.), мм | Длина гибки, мм | Тип привода | ЧПУ |
|---|---|---|---|---|
| 40-80 | 2-3 | 1250-2500 | Гидравлика / гибрид | Опционально |
| 100-200 | 4-8 | 2500-4000 | Гидравлика с сервоприводом | Да (2D/3D) |
| 250-600 | 10-20 | 4000-6000 | Гидравлика с компенсацией | Да (3D) |
| 800-1200 | до 30 | 8000 и более | Гидравлика высокой мощности | Да (полный комплекс) |
При выборе обязательно обращайте внимание на наличие системы компенсации прогиба (гидромеханической или CNC-управляемой). Дешевые модели без компенсации дают погрешность угла до 2-3° в середине детали, что критично для точных изделий. Также оценивайте энергопотребление — гибридные модели с сервоприводами потребляют на 40-50% меньше электроэнергии по сравнению с классическими маслостанциями постоянной мощности. Для условий Ставропольского края, где перепады напряжения в сетях не редкость, рекомендуется предусмотреть установку стабилизаторов напряжения для защиты электроники.
Современные тенденции и автоматизация
Главный тренд последних лет — переход к полностью электрическим и гибридным приводам. Электропривод обеспечивает максимальную точность позиционирования (до ±0,01 мм), минимальный уровень шума и отсутствие утечек масла. При этом классическая гидравлика остается незаменимой для работы с толстыми листами и крупногабаритными деталями, где требуется пиковое усилие более 300 тонн. Для предприятий Ставропольского края, где многие производства работают в две смены, гибридные системы являются оптимальным выбором по соотношению производительности и энергоэффективности.
Второй значимый тренд — интеграция с системами автоматизированного проектирования (CAD/CAM). Современное ЧПУ позволяет загружать 3D-модели изделий, автоматически рассчитывать траекторию гибки, последовательность переходов и выбирать оптимальный инструмент. Это сокращает время подготовки производства с часов до минут, особенно при выпуске сложных многоперегибных деталей. Даже для небольших производств этот функционал становится доступным с ростом доступности систем управления.
Практические рекомендации по эксплуатации
- Регулярно проверяйте уровень и качество масла в гидросистеме — загрязнение является причиной 70% отказов прессов. Замена масла производится не реже 1 раза в 2 000 часов работы.
- Каждые 6-12 месяцев проводите калибровку параллельности ползуна и проверку системы компенсации прогиба с использованием эталонных образцов и тензометрических датчиков.
- Используйте только оригинальный инструмент или качественные аналоги с подтвержденной твердостью (минимум 48-52 HRC) — это гарантирует стабильность геометрии гибки.
- Соблюдайте рекомендованные производителем максимальные толщины и пределы прочности для предотвращения перегрузок — это продлевает ресурс гидравлики и станины.
- Перед гибкой проверяйте плоскостность и толщину листа — отклонения свыше допуска приводят к неточной геометрии и ухудшают качество.
Для предприятий, которые не имеют возможности приобрести дорогой многофункциональный пресс, рассмотрите вариант модернизации существующего парка: установка новых систем ЧПУ и быстросменных креплений инструмента может повысить производительность на 30-50% при затратах, составляющих 20-30% от стоимости новой машины. Лизинг и программы trade-in у крупных поставщиков также помогают обновлять парк без единовременных крупных инвестиций, что особенно актуально для средних и малых предприятий.
Безопасность и организация рабочего места
Гибочные прессы относятся к оборудованию повышенной опасности. На каждом рабочем месте должны быть установлены двухручные посты управления, световые завесы и лазерные сканеры, исключающие доступ рук оператора в зону гибки. Современные системы ЧПУ также программируются на автоматическую остановку при превышении усилия или отклонении положения заготовки. Для прессов с усилием более 200 тонн дополнительно требуется ограждение рабочей зоны и системы блокировки при открытых защитных кожухах.
Обязательное требование — наличие инструкции по охране труда и регулярное проведение обучения персонала. Операторы должны знать алгоритмы экстренной остановки, порядок смены инструмента и правила строповки тяжелых заготовок. Рекомендуется организовать отдельный участок с конвейерными роликами для подачи и съема листов, чтобы минимизировать ручной труд и снизить риск травматизма. Соблюдение этих мер не только снижает травматизм, но и повышает производительность за счет сокращения времени на вспомогательные операции.
